Șuruburi din PAL cu vârfuri de tăiere sub cap: opriți despicarea lemnului, fără găurire prealabilă

Penetele de tăiere sunt micile nervuri ridicate de pe partea inferioară a unui șurub din PAL și sunt motivul pentru care un șurub modern din PAL poate fi introdus într-un raft, într-o carcasă de dulap sau într-un panou plat fără orificiu pilot și fără a despica placa.

Penetele funcționează ca alezele miniaturale. Pe măsură ce capul se apropie de suprafață, acestea măcină materialul în așchii subțiri în loc să-l comprima, astfel încât panoul nu trebuie să absoarbă niciodată întreaga forță de fixare a unei fețe de lagăr înfundate. Este un mic detaliu care schimbă modul în care se comportă întreaga îmbinare și merită înțeles înainte de a specifica, stoca sau cumpăra elemente de fixare pentru producție.

Acest ghid explică ce fac de fapt niburile, cum interacționează cu geometria capului, forma firului și stilul punctului și unde tehnica are încă limite. Pentru o privire mai largă asupra aceleiași familii de elemente de fixare în produsele din panouri, articolul nostru despre șuruburi din PAL pentru aplicații din plăci de fibre și MDF este un însoțitor util de lectură.

Ce sunt cu adevărat niște tăietoare de sub cap

Pe un șurub de PAL înfundat, vârfurile de tăiere se așează pe suprafața conică de sprijin de sub cap, de obicei dispuse radial ca spițele unei roți. În funcție de design, acestea apar ca patru până la șase nervuri mici, pene sau crestături care stau ușor mândri de suprafața rulmentului.

Poziția contează mai mult decât dimensiunea. Deoarece vârfurile sunt ridicate, ele intră în contact cu placa înainte ca suprafața de sprijin plană sau conică. Acest avans scurt este ceea ce le permite să taie mai degrabă decât să zdrobească. Un șurub cu o față de rulment perfect netedă trebuie să-și împingă loc în panou, iar presiunea nu are unde să meargă decât spre exterior, spre cea mai apropiată margine liberă.

În multe produse reale, vârful și nervura au aceeași caracteristică. Un șurub descris ca având un cap cu nervuri poate folosi un model de nervuri cu șase teșiri care combină o margine de alezare cu o creastă de armare, astfel încât capul să reziste la denaturare în timp ce taie. Ceea ce contează când compari șuruburile este dacă partea inferioară are margini de tăiere ridicate.

• Alezarea și scufundarea vârfului găurii pe măsură ce se așează capul
• Tăiați fibrele și particulele în loc să le comprimați
• Curățarea frezei astfel încât suprafața rulmentului să poată sta la nivel
• Scăderea cuplului necesar pentru a coborî capul la suprafață
• Reducerea inelului ridicat și a crăpăturilor care apar în jurul unui cap forțat

De ce PAL și MDF se despart atunci când săriți peste gaura pilot

Plăcile aglomerate și MDF nu sunt lemn masiv. Plăcile aglomerate sunt un strat de așchii de lemn lipite cu rășină, iar MDF este o placă densă, omogenă din fibre. Nici nu are structura celulară care permite lemnului solid să se întindă și să se comprima în jurul unui dispozitiv de fixare. Când materialul nu are unde să se miște, se crăpă.

Un șurub deteriorează o placă în două moduri. Secțiunea filetată deplasează materialul radial, motiv pentru care un șurub supradimensionat poate despica un panou pe lungimea sa. Capul adaugă o a doua problemă și adesea mai mare: o suprafață de rulment înfundată se comportă ca o pană cu o amprentă foarte largă, împingând spre exterior pe întregul diametru al capului, mai degrabă decât de-a lungul liniei filetului.

Împărțirea începe, de obicei, în punctul cel mai slab, astfel încât defecțiunile se adună lângă marginile și capete ale plăcilor, în jurul golurilor și a peticilor cu densitate scăzută din miez și de-a lungul liniei în care panoul nu este susținut. Pregăurirea rezolvă acest lucru prin îndepărtarea materialului în avans, dar adaugă un pas și încetinește asamblarea. Penetele de tăiere atacă problema de unde provine cea mai mare parte a presiunii de fixare, care este la cap.

Cum vârfurile de tăiere previn despicarea fără găurire prealabilă

Secvența de mai jos descrie o unitate obișnuită cu un șurub din PAL tăiat într-un produs de panou, fără orificiu pilot și fără scufundare.

1. Punctul mușcă. Un vârf ascuțit sau un vârf cu fante de tip 17 în plăci mai dense, începe gaura și oferă firului ceva de prins.
2. Firul trage. Filetele grosiere cuplează panoul și trag șurubul în jos, deplasând o cantitate limitată de material în jurul tijei.
3. Penetele aterizează mai întâi. Deoarece stau mândri de suprafața rulmentului, se întâlnesc cu suprafața cu câteva ture înainte de așezarea capului.
4. Penetele tăiau o scutură mică. Ei forfecă și curăță stratul superior de fibre sau așchii, mai degrabă decât să-l apasă spre interior, creând un scaun care se potrivește cu unghiul capului.
5. Materialul deplasat are unde să meargă. Tăierea în loc de comprimare menține stresul local, astfel încât să nu se deplaseze până la marginea plăcii.
6. Scaunele capului sunt aliniate la un cuplu mai mic. Este nevoie de mai puțină forță, astfel încât ambreiajul se eliberează mai devreme și suprafața din jurul capului rămâne intactă.

Punct cheie: vârfurile vizează capul, iar capul este locul de unde provine cea mai mare presiune de divizare în plăci de particule și MDF. De aceea, un șurub cu tăietură poate fi deseori antrenat fără găurire prealabilă, chiar și atunci când filetul singur ar provoca totuși daune.

Geometria capului: unde trăiesc penele

Tipul de cap decide unde pot sta penele și cât material pot curăța. Patru familii acoperă majoritatea lucrărilor din PAL.

Capete înfundate și duble

Acestea sunt alegerea standard pentru PAL și MDF. Un singur con taie un scaun continuu, în timp ce o versiune dublă înfundată folosește două unghiuri, astfel încât capul să se scufunde mai adânc, cu o tranziție mai curată la suprafață.

Capete semi-înfundate

Un unghi de con mai puțin adânc împrăștie presiunea pe o suprafață puțin mai mare, ceea ce este util în panourile subțiri și în plăci unde o scufundare adâncă ar subțire prea mult materialul. Acestea sunt adesea asociate cu un punct de tip 17.

Pan, bugle și capete ridicate

Fețele mai late ale rulmentului se potrivesc plăcilor moi și foii subțiri, unde prioritatea este prindere mai degrabă decât scufundare la nivel. Penetele, atunci când sunt prezente, stau pe partea inferioară plată și încă alezează gura găurii.

Important nu este numele de pe cutie, ci partea inferioară a capului. Dacă suprafața lagărului este plană și continuă, capul va încărca panoul deschis, indiferent cât de bine este proiectat filetul. Căutați margini de tăiere ridicate.

Șuruburi din PAL cu configurații cu mai multe capete Explorați șuruburi din PAL în mai multe stiluri de cap și materiale, cu vârfuri ascuțite și filete optimizate pentru plăci aglomerate, MDF și lucrări de dulap. Vizualizare produs →

Fire, puncte și nervuri care susțin acțiunea penei

Penetele se ocupă doar de capătul capului îmbinării, așa că restul șurubului trebuie să coopereze. Un fir grosier, adânc, cu un singur pas, cu pas larg este modelul clasic de plăci aglomerate, deoarece cuplează structura așchiei fără a avea nevoie de o gaură pilot.

În MDF, miezul este mai dens și mai uniform, iar așchiile nu au aproape încotro. Filetele duble sau duble conduc mai repede și reduc presiunea pe tură, în timp ce o coadă frezată sau un vârf cu fante de tip 17 oferă prafului o cale de ieșire din gaură în loc să-l compacteze sub cap.

Modele frezate cu nervuri și nervuri

Nerfurile sub cap adaugă două beneficii simultan: întăresc capul împotriva deformării și extind acțiunea de alezare a vârfurilor. Când coada filetului este și frezată, șurubul își reduce propriul joc în secțiunea superioară a găurii, ceea ce menține cuplul de antrenare scăzut până în momentul în care capul atinge jos.

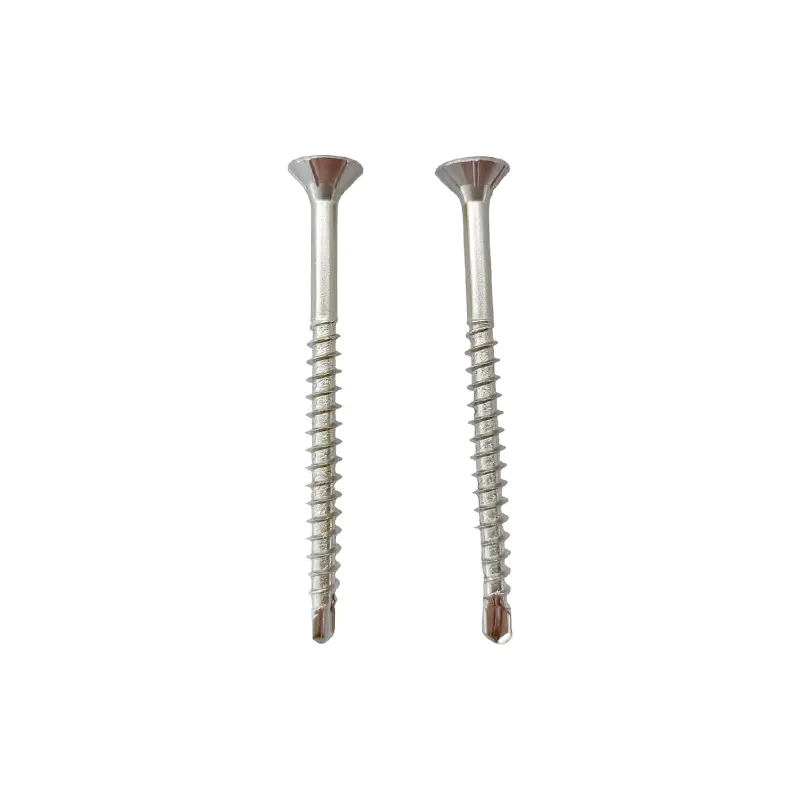

Șurub din PAL hexalobular dublu înfundat cu coadă frezată Șurub din oțel inoxidabil SUS304 cu antrenare cu șase teșiri, nervuri frezate și coadă frezată pentru asamblare sigură din PAL, MDF și mobilier. Vizualizare produs →

Potrivirea șurubului cu placa

Niciun șurub de PAL nu se potrivește fiecărui substrat. Utilizați tabelul de mai jos ca punct de plecare atunci când selectați o specificație pentru un nou ansamblu sau o reparație.

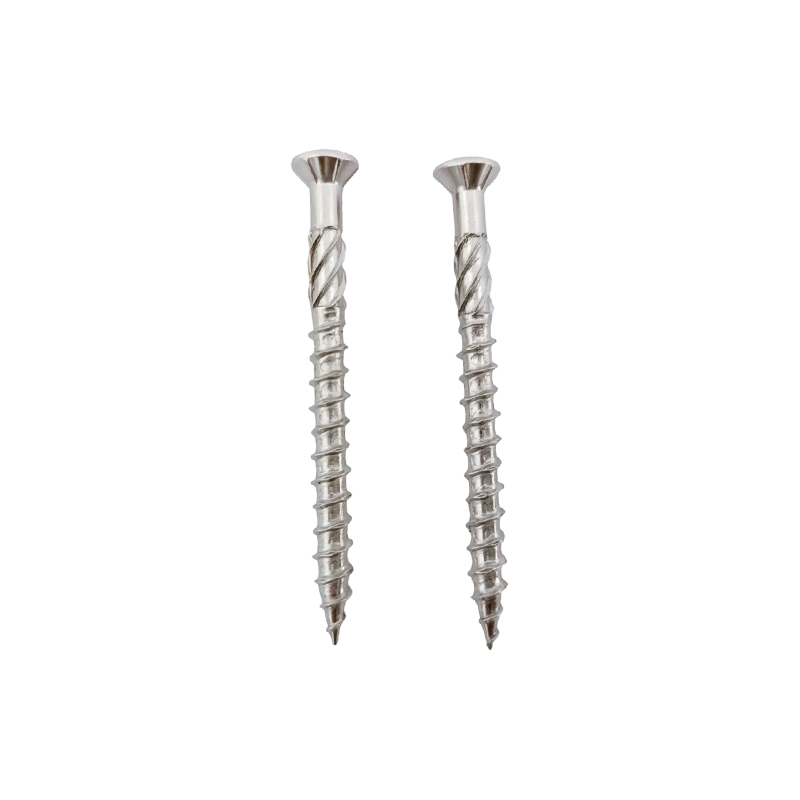

Șurub Torx din PAL semi-înfundat tip 17 Șurub din oțel inoxidabil SUS304 cu cap semiînfundat, filet dublu și profil tip 17 pentru PAL, MDF și mobilier. Vizualizare produs →

Tehnica de conducere: obținerea întregului beneficiu al penelor

Penetele de tăiere reduc riscul de despicare, dar nu pot compensa practicile proaste de conducere. Câteva obiceiuri fac diferența.

• Setați ambreiajul la un nivel scăzut și creșteți treptat până când capul se așează, mai degrabă decât să conduceți cu cuplul maxim de la început.
• Folosiți un pic care se potrivește exact cu locașul. Un bit uzat rotunjește sistemul de antrenare și încurajează suprasolicitarea.
• Conduceți cu viteză moderată. Turația mare generează căldură și poate sparge liantul din PAL.
• Opriți-vă când capul este la același nivel cu suprafața, nu când șoferul se blochează sau scârțâiește placa.
• Țineți elementele de fixare departe de margini și capete. Penetele scad riscul, nu il indeparteaza.
• Sprijiniți panoul pe o suprafață solidă. O placă nesuportată se îndoaie, iar îndoirea despica panourile.

Greșeli obișnuite care încă provoacă divizări

• Alegerea unui șurub numai după lungime și ignorând partea inferioară a capului.
• Folosind un șurub cu lagăr plat într-un produs de panou, deoarece era deja în cutie.
• Acționarea unui șurub care este prea mare în diametru pentru grosimea plăcii.
• Continuați să strângeți după ce capul s-a așezat.
• Funcționează un șofer cu impact de mare viteză, fără control al ambreiajului pe panouri subțiri.
• Conducerea într-o despicare existentă sau într-o gaură reutilizată, unde nu mai există niciun material intact de tăiat.

Întrebări frecvente

Î1: Penele de tăiere îndepărtează cu adevărat nevoia de pre-găurire?

În majoritatea produselor din panouri, da. Pentru plăci aglomerate și MDF la grosimi normale, un șurub din PAL cu cap înfundat poate fi antrenat direct, cu condiția ca diametrul șurubului să fie proporțional cu placa și ambreiajul de antrenare să fie reglat în mod sensibil. Pentru lemn de esență tare, compozite dense, secțiuni subțiri și poziții aproape de margine, păstrați o mică gaură pilot.

Î2: Penițele tăiate sunt la fel ca și coastele de sub cap?

Ele sunt strâns legate și adesea combinate într-o singură caracteristică. O nervură poate fi pur de întărire, pur de tăiere sau ambele. Ceea ce identifică un vârf de tăiere este faptul că marginea ridicată se întâlnește mai întâi cu suprafața plăcii și îndepărtează materialul pe măsură ce capul se rotește în jos.

Î3: Pot folosi șuruburi din PAL tăiate în MDF?

Da, și sunt comune acolo. Asociați un cap tăiat cu o coadă frezată sau un vârf de tip 17, astfel încât praful produs de miezul dens să aibă o cale de evacuare și conduceți la viteză moderată cu o setare a ambreiajului care oprește șurubul la nivel.

Î4: Penetele reduc rezistența de prindere?

Nu. Puterea de reținere provine din cuplarea filetului în panou, nu din cap. În orice caz, un cap care se așează la același nivel în loc să stea mândru produce o sarcină de prindere mai uniformă peste îmbinare și o suprafață finisată mai plată.

Specificarea șuruburilor din PAL cu tăieturi

Când scrieți o specificație sau plasați o comandă, descrieți capul separat de fir. Enumerați stilul capului și dacă partea inferioară poartă vârfuri de tăiere sau un model de nervuri, apoi forma filetului și pasul, tipul de vârf, diametrul și lungimea nominală, calitatea materialului, locașul de antrenare și finisarea suprafeței.

Aceste detalii sunt cele care determină dacă un șurub poate fi antrenat fără găurire în prealabil într-un anumit panou. Două șuruburi de lungime și diametru identic se pot comporta complet diferit în aceeași bucată de PAL, dacă unul are o față netedă a rulmentului, iar celălalt are muchii tăietoare sub cap.

Puteți revizui integral gama de șuruburi PAL pentru a compara stilurile de cap, configurațiile nervurilor și opțiunile de puncte într-un singur loc și pentru a potrivi o specificație cu placa pe care o utilizați de fapt. Alegeți capul pentru suprafață, firul pentru miez și punctul pentru praf, iar majoritatea panourilor despicate dispar înainte ca prima gaură pilot să fie găurită.
